MOOG伺服閥G761系列、D634系列產品介紹
- 2020-11-18 15:52:00
- 俞福任 原創
- 4772
如需詢價請聯系：俞先生手機：13795313447同微信 QQ：2852785353

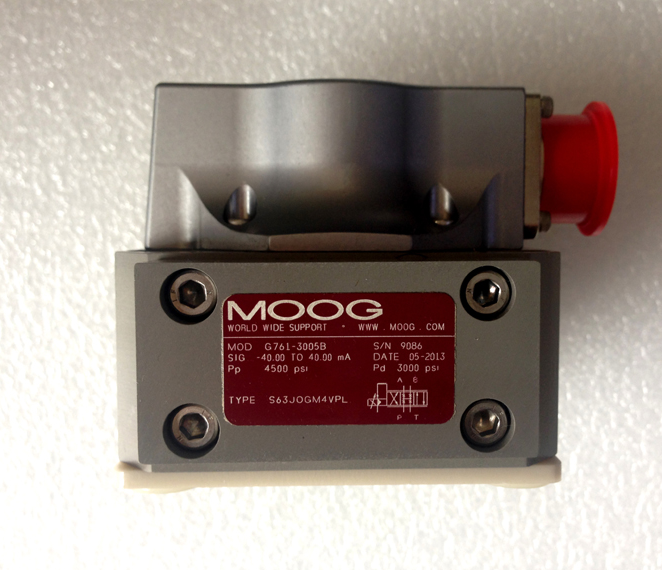

MOOG伺服閥G761系列：
G761系列電液伺服閥是可用作三通和四通節流型流量控制閥，用于四通閥時控制性能更好。該系列閥為高性能的兩級電液伺服閥，在7Mpa額定壓降下的額定流量為4Lmin至63L min。饋。該系列閥結構簡單、堅固，工作可筆，使用壽命長。這類閥適用于位置、速度、力（或壓力）伺服控制系統，并具有很高的動態響應。輸入一電流指令信號給力矩馬達的線圈將會產生電磁力作用于街鐵的兩端，街鐵因此而帶動彈簧管內的擋板偏轉。而擋板的偏轉將減少某一個噴嘴的流量，進而改變了與此噴嘴相通的閥芯-側的壓力，推動閥芯朝一邊移動。

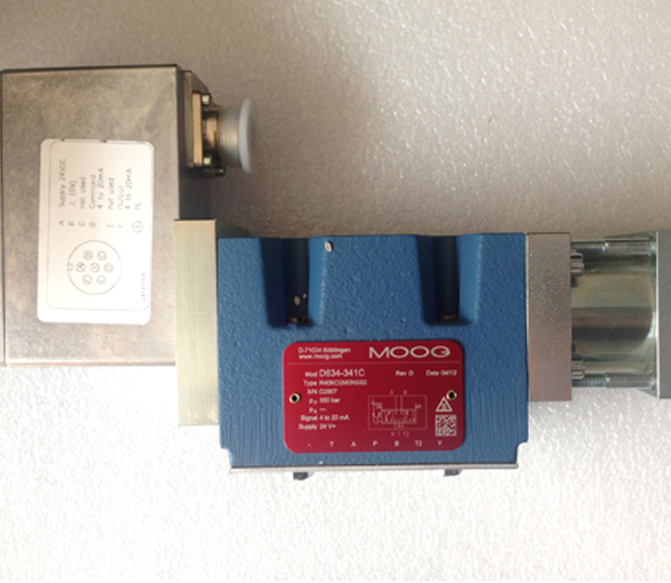

MOOG伺服閥D634系列：
MOOG伺服閥D634具有位置傳感器和線性力馬達的閥芯位移閉環控制是通過集成電路板是實現的。將與所需閥芯位移對應的電氣信號輸入集成電路板，此電信號將轉換為脈寬調制（PWM）電流以驅動線性力馬達。振蕩器激勵閥芯位置傳感器（LVDT） 產生與閥芯位移成正比例的電信號。閥芯的位移打開了供油D（P）與一個控制油口之間的通道，溝通了回油口（T）與另一控制油口之間的油路。同時閥芯的位移也對彈簧桿產生一個作用力，此作用力形成了對銜鐵擋板組件的回復力矩。當此回復力矩與由力矩馬達的電磁力作用在街鐵擋板處的力矩相平衡時，擋板回到零位，滑閥芯保持在這一平衡狀態的開啟位置，直到輸入的給定信號發生變化。
如需詢價請聯系：俞先生手機：13795313447同微信 QQ：2852785353
