德國ARCA定位器結構功能及操作說明
- 2017-08-30 13:22:00
- 俞福任 原創
- 5688
ARCAPRO827A智能定位器：ARCAPRO是第二代智能定位器。它不僅功能更廣泛，可靠性更高，而且還兼具先進的診斷系統以及可選的維護顯示。推桿的定位被發送到電位計上，電位計的輸出信號與微處理機上的定位點做出對比。通過特殊的控制運算模塊，控制器啟動2個壓電閥，實現執行機構的進氣或排氣。

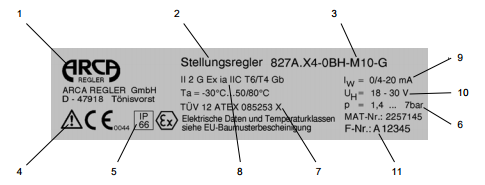

ARCA定位器銘牌信息：
1 制造商
2 設備名稱
3 型號
4 注意操作說明書
5 防護等級
6 輔助能源（進氣）
7 認證
8 具有爆炸危險區域的 ATEX 標識
9 標稱信號范圍
10 輔助能源（電壓）
11 工廠編號
ARCA定位器結構與功能：
此定位器用于調整和控制氣動執行機構。此定位器采用電控氣動方式進行工作，使用壓縮空氣作為輔助能源。通過此定位器可對例如裝有以下裝置的閥門進行控制：線性執行機構或旋轉執行機構 VDI/VDE 3845針對線性執行機構提供有不同的加裝方式。NAMUR 或 IEC 534內置安裝 (ARCA, SAMSON)根據 VDI/VDE 3847 內置安裝此定位器可安裝在所有常規的執行機構上進行運行。主要功能信息：
1、電控氣動定位器與執行機構組合，構成了一個調節系統。由一個伺服電位計檢測出執行機構的當前位置，并返回實際值 x。在數字顯示屏上將同時顯示輸出的額定值和實際值。2、
額定值 w 形成為定位器供電的電流，在兩線制模式下此電流也用于為定位器供電。在 3 線制和 4 線制模式下，通過 24 V 電壓輸入端供電。 3、此定位器作為可預測的（具有前瞻性的）五點控制器進行工作，借助其輸出參數 ±Δy 可通過脈沖長度調制控制內置的調節閥。 4、這些調節信號會導致執行機構室內的壓力發生變化，從而導致執行機構發生移動，直至控制偏差為零。取下外殼保護蓋后，可通過三個按鍵和一個數字顯示屏進行操作（手動模式）和配置（結構化、初始化和參數設置）。5、標準情況下，此基本設備具有一個二進制輸入端 (BE1)。此二進制輸入端可單獨進行配置，例如可用于鎖定操作層。
6、定位器配有一個摩擦離合器和一個可切換變速器，以便能夠與多數機械結構不同的旋轉和線性執行機構配合使用。
ARCA定位器操作說明：
1、操作調節閥之前需注意：操作調節閥之前，必須將其移至安全位置。請確定，調節閥已到達安全位置。如果只是中斷定位器的輔助氣源，則可能需要等待一段時間后才能到達安全位置。2、安裝不正確：安裝不正確可能會損壞、毀壞設備或影響其功能性。請?jiān)诿看伟惭b設備之前，確保設備不存在明顯損壞。請確保過程接口潔凈，并使用了適當?shù)拿芊饧碗娎|接頭。請使用適當?shù)墓ぞ甙惭b此設備。
3、潮濕的環境/干燥的壓縮空氣：如果將定位器安裝在潮濕的環境中，定位器的軸不應在環境溫度較低時凍結。請確保，水不會滲進打開的外殼或打開的螺紋套管接頭中。若未立即在現場最終安裝和連接此定位器，則可能會有水滲入。通常情況下，只允許使用干燥的壓縮空氣運行此定位器。因此，請使用通用的水分離器。在極端情況下，還需額外使用一個干燥設備。在較低的環境溫度下運行定位器時，使用干燥設備尤為重要。在氣動接口上方的閥組上進行安裝時，請將掃氣轉換開關調至“OUT”位置。
更多ARCA產品信息請點擊：ARCA定位器、ARCA執行器
